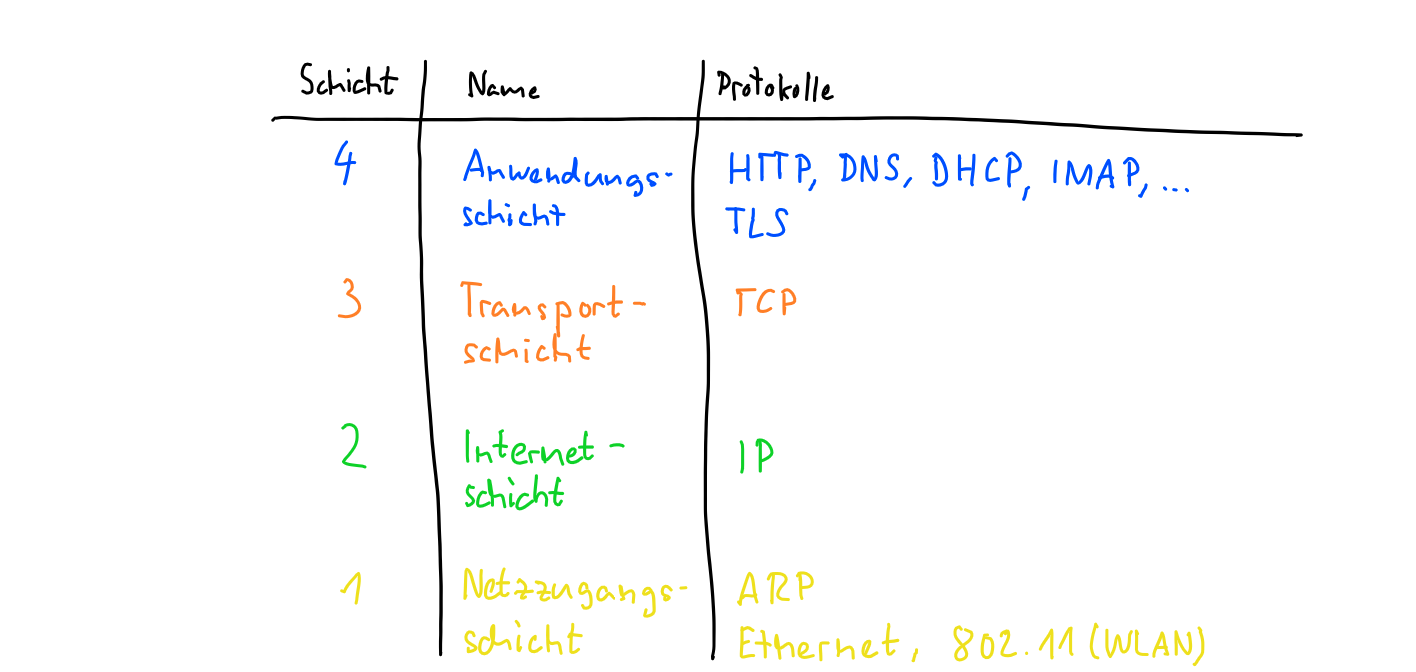

Netzwerkschicht

Protokoll

Ein Protokoll ist in der Datenkommunikationstechnik eine definierte Vereinbarung über die Art und Weise des Informationsaustauschs zwischen zwei Systemen. Damit sind alle Regeln, Formate, Parameter und Eigenschaften gemeint, die zu einer vollständigen, fehlerfreien und effektiven Datenübertragung beitragen.

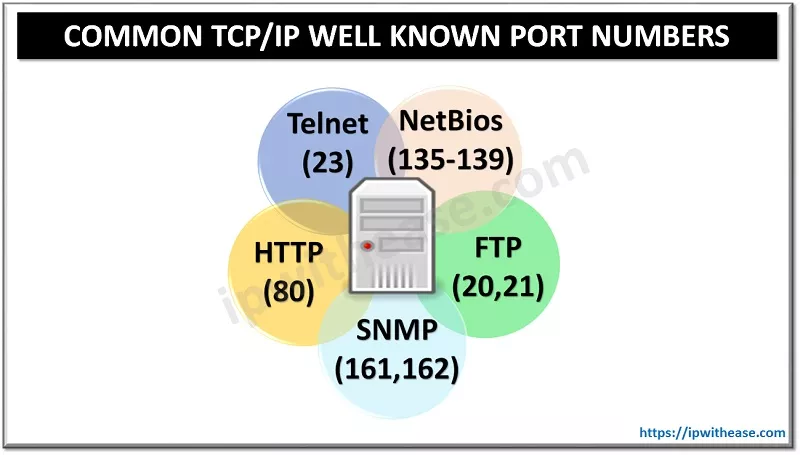

Port

TCP

• Zuverlässige Übertragung durch Bestätigung (PAR)
• Verbindungsorientiert
  • Vor dem eigentlichen Datenaustausch wird eine Verbindung hergestellt
  • Beide Kommunikationsparteien signalisieren, dass sie Verbindungsbereit sind
• Three Way Handshake

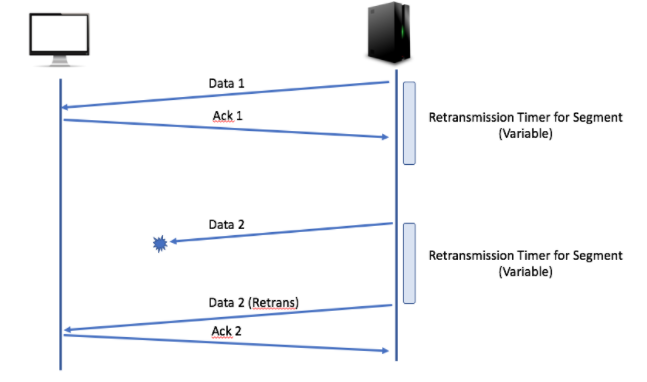

TCP

TCP

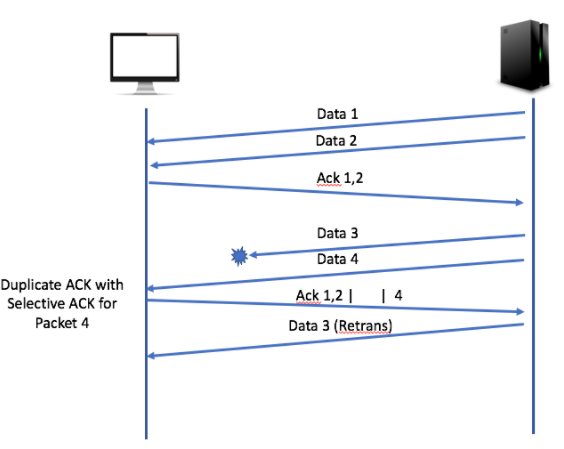

Selektive Bestätigung

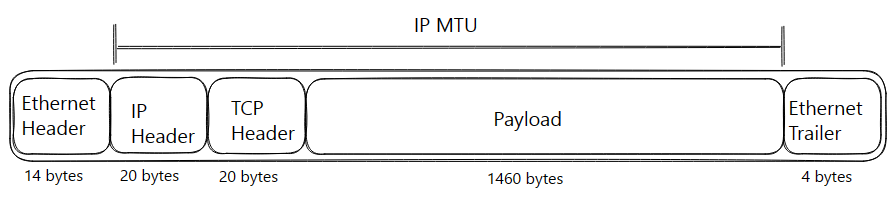

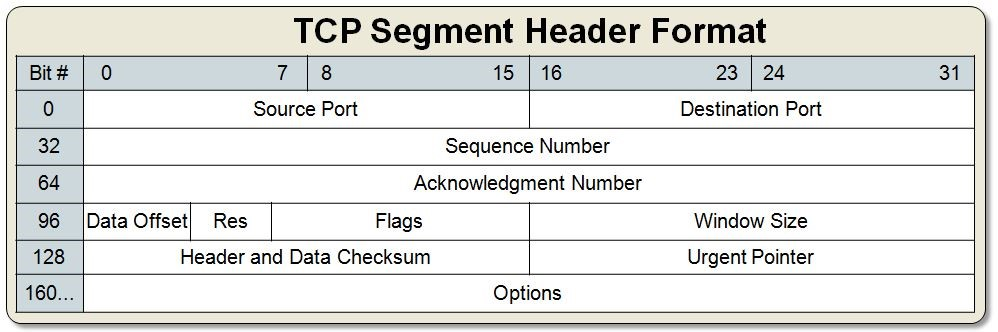

TCP Header

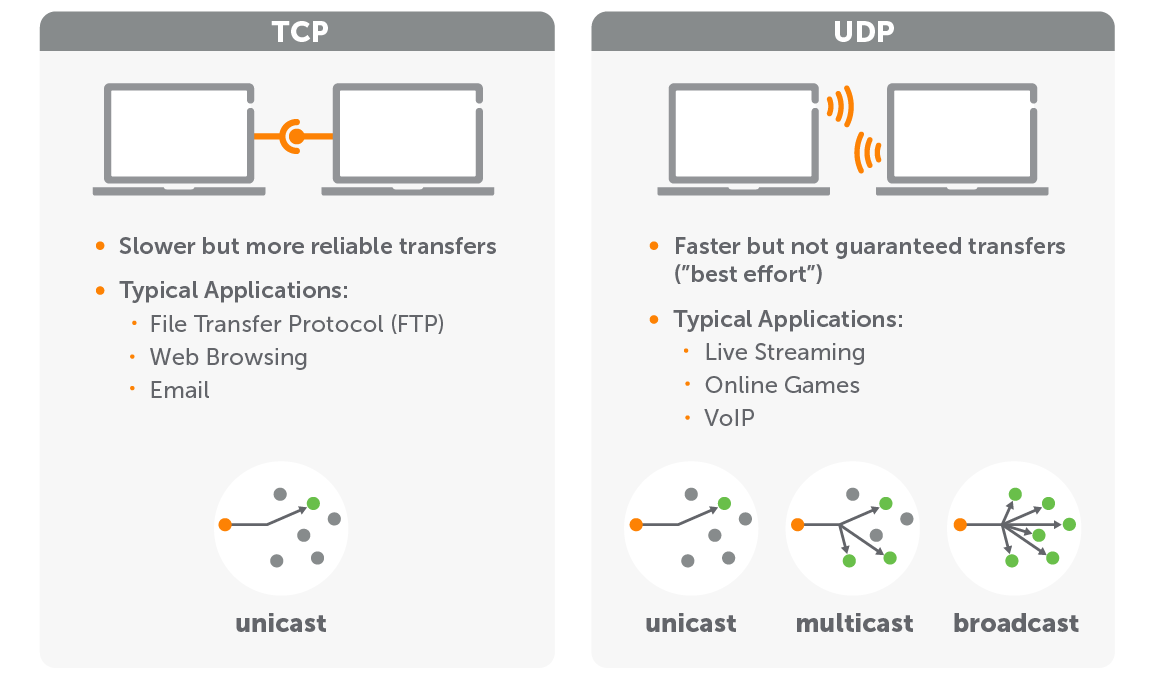

UDP

• Unzuverlässige Übertragung
  • Bedeutet nicht, dass Daten falsch ankommen!
• Verbindungslos
  • Daten werden gesendet, ohne Rücksicht auf Verlust
• Deutlich performanter, da
  • Keine Bestätigungen
  • Kein Verbindungsaufbau
  • Keine Garantie auf geordnete Pakete

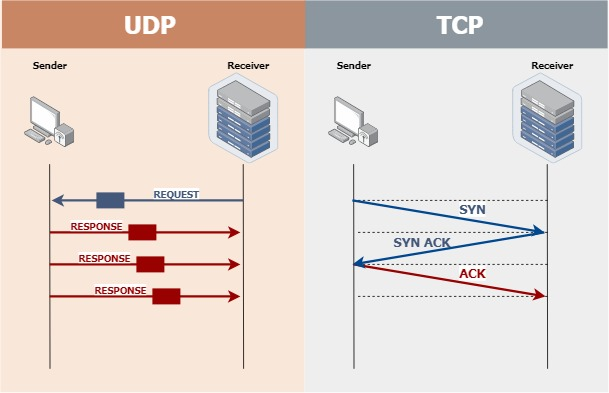

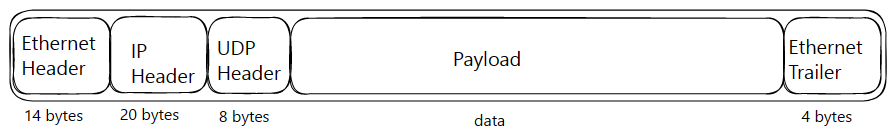

UDP

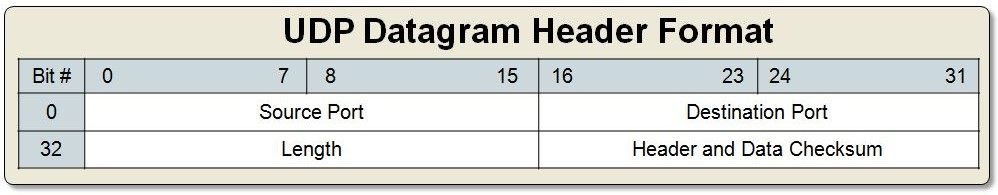

UDP

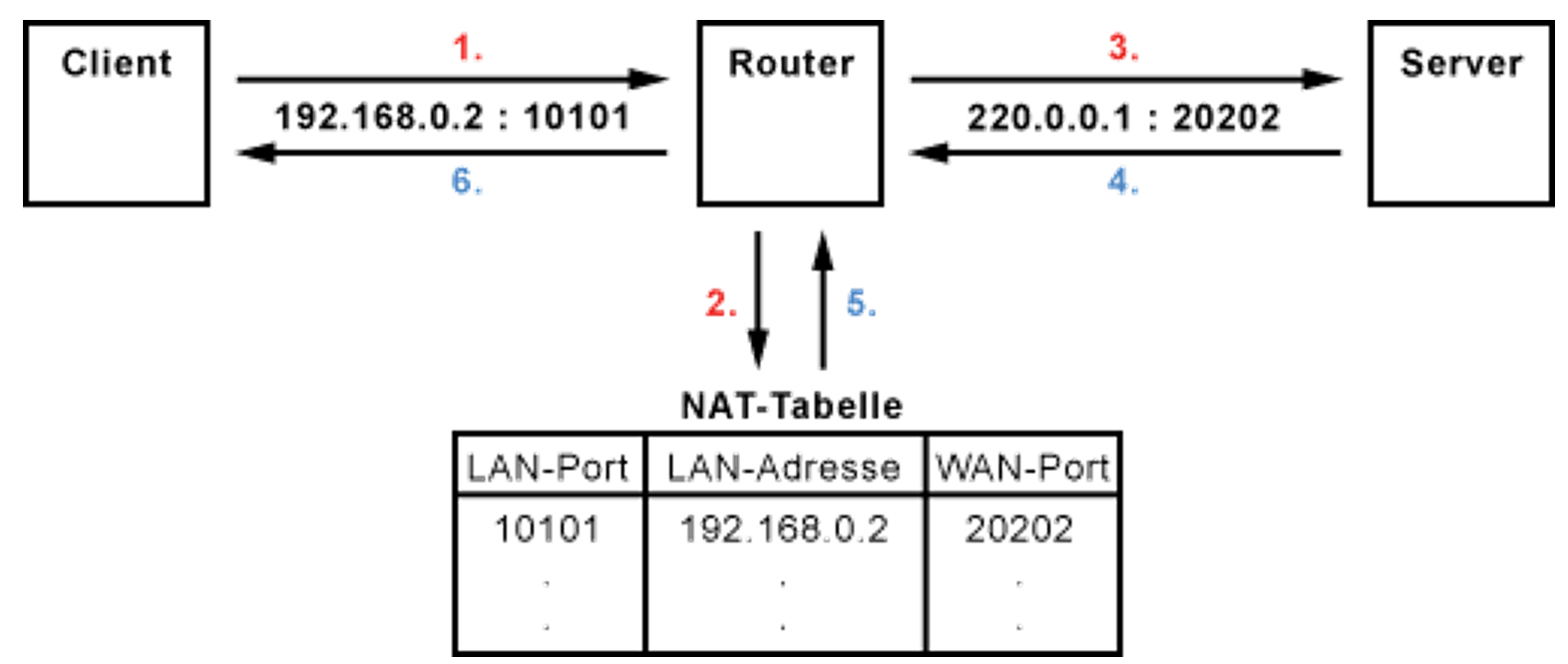

NAT

(Source) Network Address Translation

NAT

NAT

NAT
